概述：
隨著國民經濟的不斷發展和人民生活水平日益提高，城市居民對居住環境的要求越來越高。集中供熱是近年來國家提倡和要求的一項節能和環保工程，集中供熱改變了過去由單位鍋爐供熱造成的煙塵污染、供熱效率低下和難于管理等缺點；改由城市周邊的熱電廠的供熱機組提供熱源，在城市中建設熱交換站統一向用戶供熱。
以前的換熱站多為地上建筑，占地面積大影響城市美觀，設備運行為人工調節，隨著室外溫度的不斷改變，應不斷的調節二次供水的溫度以保證室內能夠維持恒定的溫度，在這種情況下，人工手動調節存在著較大偏差，只能夠進行初步調節，不能夠滿足居民對室內溫度恒定的要求。為了改變這一情況，我公司綜合多年以來在供熱行業的經驗開發了一套標準自動控溫軟件適應無人職守換熱站需要，標準自動控溫軟件是以本公司針對供熱行業開發的“TP-2000”系列控制器為基礎硬件，以組態模式實現對二次供、回水溫度的合理控制。同時我公司還研發了配套的集中供熱監控系統。本系統是針對城市集中供熱和工業供熱用戶研發的新一代工業控制和監測網絡。TP-2000系統采用工業網絡為網絡平臺，采用靈活多樣的通訊方式，系統由下位控制測量模塊和上位監控管理模塊組成。系統控制部分采用分布式控制模式，監測部分采用集中監測模式，保證了系統的實時性、安全性。
“TP-2000”計算機熱網計量測控系統是融合了計算機技術、傳感技術、數據通信技術、測控技術和可靠性理論的新型高科技熱網監測系統。
該系統可實時監控管網供熱的全過程，清晰地反映各站點實時運行情況；詳細記錄管線站點的運行參數；換熱站站內主要參數的顯示，主要參數包括：一、二次供回水的溫度、壓力、瞬時流量和累計流量，閥門的當前開度，一、二次供水的功率和累計熱量等。
系統為企業提供了有效的管理平臺，管理部門可查詢并顯示各參數的歷史曲線；實時報警的處理；在性能分析界面上有效地分析管線的管損情況。
·全自動無人職守換熱機組
用途、性能和特點：
1、產品簡介：
全自動無人值守換熱機組由換熱器、循環泵組、定壓泵組、傳感儀表、控制閥門、自控裝置（變頻柜）等組成的一個機電一體化的整體設備，是我公司自行開發研制的無人值守站式換熱設備。其主要控制元件－控制器、變頻器等均采用國際品牌，選件精良。該產品具有結構緊湊，換熱效率高，系統運行穩定，施工方便等優點，是目前理想的供熱設備。
2、原理概述：
根據供熱系統的規范標準、管網熱負荷等相關參數，合理地計算選用換熱器、補水泵及循環泵；根據室外溫度、二次用水流量及管網壓力的變化，合理的制定控制曲線，采用PLC智能化編程控制及串級PID調節技術，自動平衡系統的各種參數，達到理想的供熱狀態。既減少了電耗，又降低了一次熱源的損耗。
3、使用范圍：
廣泛用于高層建筑、公寓、住宅小區、工礦企業的換熱站及空調系統。
4、功能特點：
⑴合理的多元系統組合，集換熱系統、循環系統、定壓系統為一體，無需另設高位水箱及其他定壓裝置，結構緊湊，占地面積小，維護方便，全自動運行。
⑵換熱器采用高質換熱器，熱阻小，熱效率高，傳熱系數可達到4000－8000瓦／平方米攝氏度，又由于采用了特殊的工藝，其內部不易結垢，拆卸、檢查、清洗十分方便。
⑶循環泵和補水泵均采用無級調速變頻控制，大大降低了電耗。
⑷水泵定期自動切換，循環軟啟，減少了電機啟動時對電網的沖擊，延長了水泵的使用壽命。
⑸采用高精度壓力、溫度、流量變速器及電動調節閥，自動化程度高，運行可靠，控制平穩。
⑹采用可編程控制技術，智能化管理，輕松實現各種控制，具有良好擴展功能。
⑺參數設定采用PLC終端技術，直接屏幕設定，中文界面顯示，操作簡單。
⑻超溫、超壓能自動報警，功能完備，無需留人值守，自動運行。
⑼具有手動、自動功能，可自動運行，亦可手動操作。
⑽水泵具有故障切除功能，檢修時不影響其他裝置，設備照常運行。
⑾設備保護功能齊全，運行安全可靠。
⑿可設定多種工作模式，滿足不同環境的要求，很大限度的節約能源。
型號標記：
JQJZ — SS（QS）— XX 其中 JQJZ：產品標記； SS：水水換熱（QS：汽水換熱）； XX：換熱器換熱面積：m2
選用指南：
1、全自動換熱機組的配置情況（機組中閥門、儀表、控制元件、水泵等），根據用戶要求選用。沒有特殊要求，按公司標準執行。
2、用戶必須對全自動換熱機組的自動化程度進行必要說明，根據用戶要求進行選配全自動機組的控制、執行及顯示元件。
3、循環泵和補水泵的揚程根據用戶的實際工況而定。
4、全自動換熱機組可根據用戶要求，配制成雙換熱器、雙循環泵、雙補水泵，即一用一備的形式。
5、全自動換熱機組選用是以熱負荷為準。
6、全自動換熱機組也可以使用其它換熱器，如：管殼式換熱器、浮動盤管式換熱器、高溫板式換熱器等。
安裝調試：
1、安裝
●換熱機組周圍應予留足夠的操作、檢修空間，建議不少于 1 米
●核實基礎載荷，用水平儀將底座找平
●按接管標牌確定接管方位
●連接的管線應有獨立吊架，嚴禁將管線載荷直接作用于換熱機組
●儀表附件按件上標記分別與連接座裝配
●電氣控制柜為獨立安裝部件，分壁掛式、落地式兩種，按電氣原理圖連接導線（導線用戶自配）
●安裝過程應對管線進行嚴格清理，嚴防雜物進入，造成設備損壞
●安裝完成后，換熱機組必須與外網做第二次整體水壓試驗，試驗合格后方可試運行
2、調試
調試前應認真閱讀本說明書及水泵說明書，嚴格按說明書中之規定進行操作。
◆檢查全部緊固件是否有松動，將其緊固，開啟冷側全部閥門（蝶閥手柄順管線為開）電控柜補水泵旋鈕 旋至“手動”狀態，將水注滿設備。
◆關閉水泵出口閥門，啟動水泵（檢查水泵正反轉）按水泵使用說明書運行補水泵，升至系統滿水壓力（要求最高配水點排氣閥開啟并配專人看管，及時同站內人員聯系）停止補水泵
◆啟動循環泵1（循環泵2試運行），查看循環泵吸、揚程壓力（初運行階段壓力在壓力表量程范圍內波動為正常現象），排凈系統中的空氣，控制循環泵出口閥門開度，使供、回水壓力趨于穩定
◆緩慢開啟熱側出口、入口閥門，查看各溫度計，系統進入低負荷運行狀態。
◆機組運行48小時后，旋鈕旋至“自動”位置，設定電接點壓力表上、下限指針（上、下限的設定依據補水頻繁程度和系統承壓情況使用單位自行設定）
注：★ 嚴寒季節調試，應采取建筑分層啟動、直接注入熱水等調試措施
★ 嚴寒季節運行前注意水泵的最基本操作即：盤動水泵、注水后方可啟動水泵
★ 杜絕野蠻操作
3、使用注意事項
▲控制循環泵停止運行時，關閉換熱器熱側進出口閥門，避免過熱，節約能源
▲水泵按《水泵使用說明書》定期維護
▲供熱結束后，將換熱機組內的積水排凈，同時關閉全部閥門
▲板式換熱器的清洗周期視不同地區水質情況而定，（清潔的城市自來水，水質為輕度硬度地區，一般 第三個采暖期前進行清洗）

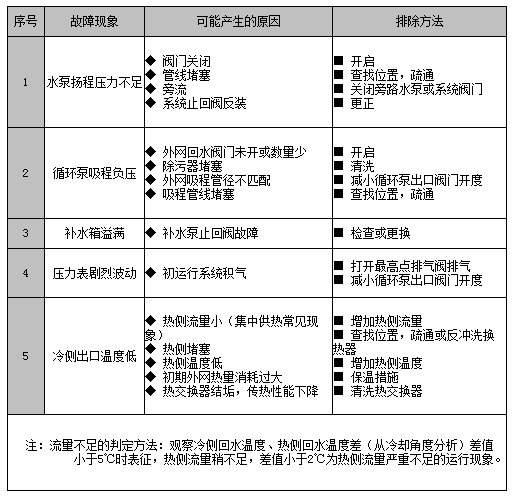

附注：常見故障與排除
用戶需知：
■本說明中未包含部分的其它介質加熱或冷卻系統，可將有關參數提供我方，我方可協助選型直至提供系統設計
■使用單位如需分部件運輸?shù)浆F(xiàn)場應先注明，產品出廠標注部件連接標識，便于現場裝配
■本產品提供終身服務，免費為第一個采暖期
■我方質量方針是“用戶是吉泰的養育者，同時也是吉泰產品的受益者！”
■本公司對產品擁有設計改進權，恕不另行通知！敬請諒解！
詳細資料請參閱產品說明書
